نقشه راهنمای جعبه فیوز پژو 206
نقشه راهنمای جعبه فیوز پژو 206 یکی از مهمترین بخشهایی است که هر رانندهای باید با آن آشنا باشد، زیرا بسیاری از مشکلات برقی خودرو مستقیماً به فیوزها مربوط میشود. جعبه فیوز پژو 206 شامل مجموعهای از فیوزها و رلههاست که وظیفه محافظت از قطعات برقی خودرو در برابر نوسان یا اتصال کوتاه را بر عهده دارند.
شناخت دقیق این نقشه باعث میشود در زمان بروز مشکل، سریعتر عیبیابی انجام شود و از هزینههای اضافی جلوگیری گردد.

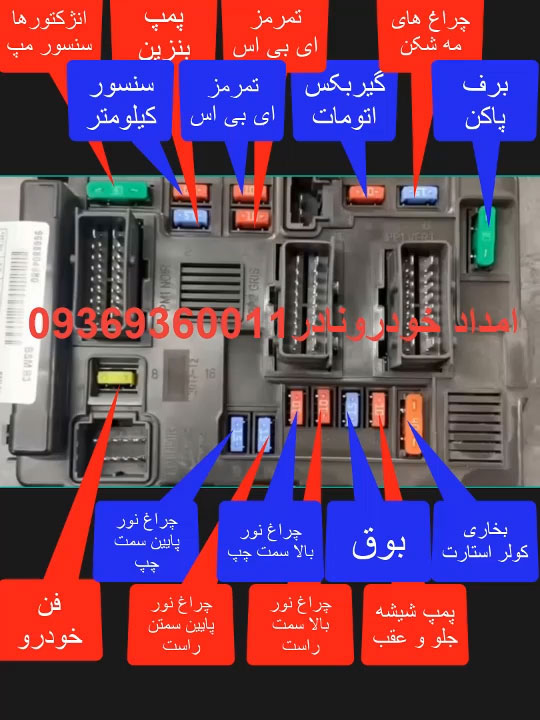

در این بخش، عکس جعبه فیوز داخل محفظه موتور پژو 206 را مشاهده میکنید که روی آن، کارایی تکتک فیوزها بهصورت دقیق مشخص شده است. در این تصویر، شماره هر فیوز، آمپر آن و عملکرد دقیقش درج شده تا کاربر بتواند بهراحتی تشخیص دهد کدام فیوز مربوط به کدام بخش خودرو است. این موضوع بهویژه در مواقع اضطراری، مثل از کار افتادن چراغها یا کولر، بسیار کاربردی خواهد بود.
برخی از مهمترین فیوزهای جعبه فیوز داخل موتور پژو 206 عبارتاند از:
- فیوز چراغهای جلو و عقب خودرو
- فیوز فن رادیاتور و سیستم خنککننده
- فیوز کولر و سیستم تهویه مطبوع
- فیوز بوق و سیستم هشدار
- فیوز ECU و بخشهای کنترلی موتور
در صورت بروز مشکل و عدم آشنایی کافی با نقشه جعبه فیوز، بهتر است از خدمات تخصصی استفاده شود. امداد خودرو تهران و امداد خودرو سیار تهران میتوانند در کوتاهترین زمان، مشکل فیوز یا سیستم برق پژو 206 را در محل بررسی و رفع کنند. همچنین اگر در مناطق جنوبی شهر هستید، خدمات امداد خودرو جنوب تهران گزینهای مطمئن برای عیبیابی سریع جعبه فیوز و جلوگیری از خوابیدن خودرو خواهد بود.
در مجموع، بررسی دقیق نقشه جعبه فیوز پژو 206 به همراه تصویر راهنما، بهترین روش برای افزایش آگاهی راننده و پیشگیری از خرابیهای جدی سیستم برق خودرو است.
راهنمای جعبه فیوز پژو 206 تیپ 2

راهنمای جعبه فیوز پژو 206 تیپ 2 یکی از کاربردیترین اطلاعاتی است که هر مالک این خودرو باید در اختیار داشته باشد. جعبه فیوز در پژو 206 تیپ 2 وظیفه محافظت از تمامی قطعات برقی خودرو مانند چراغها، کولر، فن رادیاتور، ECU و سیستمهای کنترلی را بر عهده دارد. در صورت بروز نوسان برق یا اتصال کوتاه، این فیوزها با سوختن خود از آسیب جدی به قطعات گرانقیمت جلوگیری میکنند.
در این صفحه، عکس جعبه فیوز داخل محفظه موتور مخصوص پژو 206 تیپ 2 قرار داده شده است. در این تصویر، تمام فیوزها بهصورت کاملاً واضح شمارهگذاری شدهاند و کارایی تکتک فیوزها روی عکس مشخص شده است؛ بهطوری که دقیقاً میتوانید تشخیص دهید هر فیوز مربوط به کدام بخش خودرو است. این راهنما کمک میکند بدون سردرگمی، فیوز معیوب را شناسایی و بررسی کنید.
مهمترین فیوزهای جعبه فیوز پژو 206 تیپ 2 شامل موارد زیر هستند:
- فیوز چراغهای جلو، عقب و مهشکن
- فیوز کولر و سیستم تهویه مطبوع
- فیوز فن رادیاتور و سیستم خنککننده
- فیوز بوق و هشداردهندهها
- فیوز یونیت موتور (ECU)
در صورتی که تجربه فنی کافی ندارید یا با سوختن مکرر فیوزها مواجه شدید، استفاده از خدمات مکانیک سیار غرب تهران بهترین گزینه است. همچنین برای دارندگان این خودرو، خدمات تخصصی مکانیک سیار 206 تهران امکان عیبیابی دقیق جعبه فیوز و سیستم برق را در محل فراهم میکند و از خوابیدن خودرو جلوگیری میشود.
لازم به ذکر است که ساختار کلی نقشه فیوزها در بسیاری از خودروهای داخلی شباهتهایی دارد و حتی برخی کاربران برای درک بهتر، آن را با نقشه راهنمای پژو 405 مقایسه میکنند؛ اما توجه داشته باشید که چینش و آمپراژ فیوزها در پژو 206 تیپ 2 کاملاً اختصاصی است.
در نهایت، استفاده از تصویر راهنمای جعبه فیوز، سریعترین و مطمئنترین روش برای عیبیابی برق پژو 206 تیپ 2 محسوب میشود.
جدول راهنمای جعبه فیوز پژو 206
جعبه فیوز پژو ۲۰۶ بهطور کلی از دو بخش اصلی تشکیل شده است: جعبه فیوز داخل اتاق و جعبه فیوز داخل محفظه موتور (BSM). جدول پایین بهصورت کامل و کاربردی وظیفه هر فیوز، شماره و آمپر آن را مشخص کرده است و دقیقاً همان اطلاعاتی است که یک مکانیک سیار تهران یا یک مکانیک سیار 206 هنگام مراجعه به محل خودرو به آن نیاز دارد.
کاربردهای مهم جدول جعبه فیوز ۲۰۶
- تشخیص سریع علت از کار افتادن چراغها، بوق یا برفپاککن
- جلوگیری از تعویض اشتباه فیوز با آمپر نامناسب
- صرفهجویی در زمان تعمیرات برقی
- افزایش ایمنی سیستم برق خودرو
نکات مهم هنگام استفاده از جدول
- همیشه فیوز سوخته را با فیوز همآمپر تعویض کنید.
- اگر یک فیوز چند بار میسوزد، مشکل از مصرفکننده است نه خود فیوز.
- در تیپهای مختلف ۲۰۶ ممکن است برخی خانهها خالی باشند.
- فیوزهای مربوط به ECU، پمپ بنزین و فن رادیاتور حساسترین بخشها هستند.
چرا دانستن این جدول مهم است؟
در بسیاری از مواقع، خودروی ۲۰۶ در خیابان یا پارکینگ دچار مشکل برقی میشود. در چنین شرایطی، حضور یک مکانیک سیار تهران که به جدول جعبه فیوز مسلط باشد، میتواند بدون نیاز به یدککش مشکل را در محل رفع کند. همچنین یک مکانیک سیار 206 با بررسی سریع این جدول، میتواند خرابیهایی مثل قطع استارت، روشن نشدن خودرو یا از کار افتادن فن را تشخیص دهد.
در نهایت، این جدول یک مرجع ضروری برای هر مالک پژو ۲۰۶ است و نگهداری آن میتواند از هزینههای اضافی و خرابیهای جدی جلوگیری کند.
جدول جعبه فیوز پژو 206
نقشه راهنمای جعبه فیوز پژو 206 یکی از مهم ترین بخش هایی است که هر راننده باید با آن آشنا باشد. اگر نیاز به کمک رسانی دارید می توانید با امداد خودرو سیار تهران تماس بگیرید.
| شماره فیوز | امپر | مصرف کننده |
|---|---|---|
| f1 | 10A | چراغ عقب، چراغ پلاک |
| f2 | 10A | چراغ جلو سمت راست |
| f3 | 10A | چراغ راهنما، فلاشر |
| f4 | 10A | چراغ راهنما، فلاشر |
| f5 | 30A | شیشهبالابر جلو |
| f6 | 30A | شیشهبالابر عقب |
| f7 | 15A | بوق |
| f8 | 20A | قفل مرکزی |
| f9 | 30A | برفپاککن |
| f10 | 15A | چراغ ترمز |
| f11 | 10A | کیلومتر، پشتآمپر |
| f12 | 10A | ضبط و سیستم صوتی |
| f13 | 30A | فن بخاری |
| f14 | 10A | ایربگ |
| f15 | 15A | فندکی |
| f16 | 10A | آینههای برقی |
| f17 | 10A | گرمکن آینه (در بعضی تیپها) |
| f18 | 10A | چراغ سقف |
| f19 | 10A | سنسور دنده عقب |
| f20 | 15A | ECU داخل اتاق |
جدول جعبه فیوز پژو 206 داخل موتور
جعبه فیوز داخل موتور پژو ۲۰۶ که با نام BSM شناخته میشود و در کنار باتری قرار دارد، وظیفه توزیع و محافظت برق قطعات اصلی موتور را بر عهده دارد. این جعبه فیوز برق بخشهای مهمی مانند پمپ بنزین، ECU، فن رادیاتور، کوئل، انژکتورها و سیستم تهویه را تأمین میکند. بررسی جدول جعبه فیوز BSM کمک میکند در صورت روشن نشدن خودرو، از کار افتادن فن یا بروز ایرادهای برقی، عیبیابی سریعتر و دقیقتری انجام شود.
| شماره فیوز | امپر | مصرف کننده |
|---|---|---|
| f1 | 20A | پمپ بنزین |
| f2 | 10A | ECU موتور |
| f3 | 10A | کوئل |
| f4 | 15A | انژکتورها |
| f5 | 10A | سنسور اکسیژن |
| f6 | 10A | دریچه گاز |
| f7 | 30A | فن رادیاتور (دور کند) |
| f8 | 40A | فن رادیاتور (دور تند) |
| f9 | 30A | ABS |
| f10 | 30A | استارت |
| f11 | 40A | سیستم تهویه |
| f12 | 60A | تغذیه اصلی BSM |
| f13 | 50A | جعبه فیوز داخل اتاق |
